對于氣液增壓缸4個氣口怎么用氣管和電磁閥連接，正確的氣液增壓缸氣路安裝連接方法是怎么樣的，蠻多客戶還不是很清楚的，玖容小編在這里給你一個正確的接法介紹，希望能對廣大購買了我司增壓缸產品的客戶有所幫助。

在講解氣液增壓缸4個氣口連接方法之前，首先，大家要明白這些：預壓一般用三位五通電磁閥，增壓用兩位五通電磁閥，此組合有調模、寸動功能。這里以標準型氣液增壓缸安裝為例，其它種類的增壓缸安裝可直接致電18925544859(黃金燕)免費咨詢。

一、標準型氣液增壓缸四個氣口說明：氣液增壓缸A預壓回位氣口，氣液增壓缸B預壓下降氣口，氣液增壓缸C增壓回位氣口，氣液增壓缸D增壓下降氣口。具體可看下圖說明（圖片看不清也沒關系的，因?yàn)樵鰤焊咨厦娑加袠?biāo)注）：

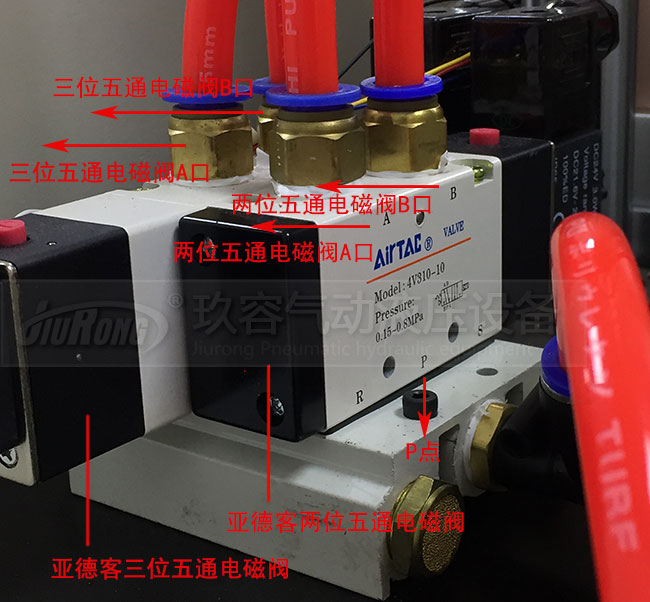

二、亞德客電磁閥說明：我司均采用亞德客電磁閥有5個孔位，上排2孔位分別為A、B口，而下排的三孔位，中間的為P點，接兩聯件（油水分離器）用，兩側的兩孔位用于接消聲器的。具體可看一下電磁閥說明圖：

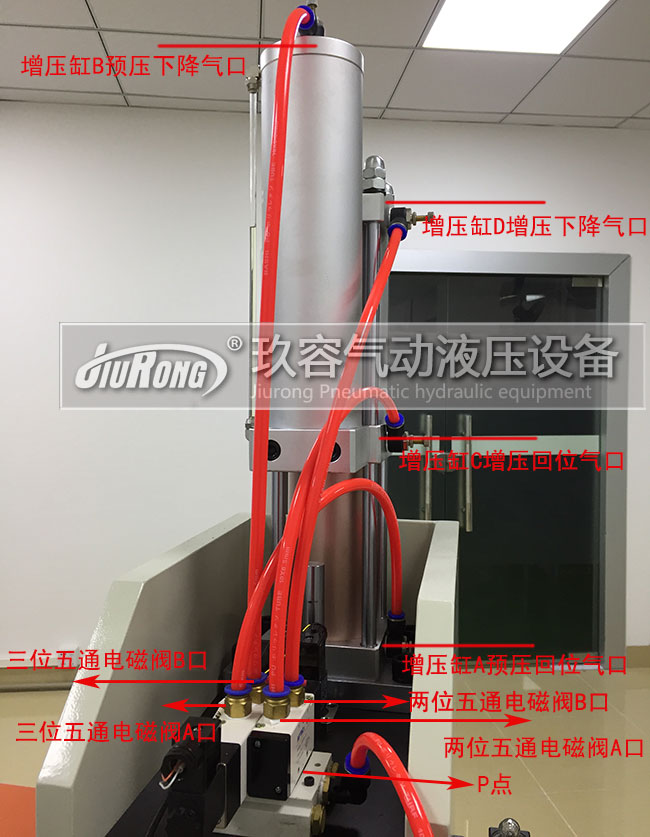

三、氣液增壓缸4個氣口連接方法：氣液增壓缸A預壓回位氣口和B預壓下降氣口為一組，氣液增壓缸C增壓回位氣口和D增壓下降氣口為一組，氣液增壓缸A預壓回位氣口和B預壓下降氣口分別接三位五通電磁閥的A、B孔位，氣液增壓缸C增壓回位氣口和D增壓下降氣口分別接兩位五通電磁閥的A、B孔位。具體可參考以下標準型氣液增壓缸4個氣口連接情況圖：

注：預壓接預壓控制的電磁閥，增壓接增壓控制的電磁閥，千萬別接錯了哦，接錯是無法正常工作的。

以上就是關于玖容標準型氣液增壓缸4個氣口連接方法的講解內容，包括但不僅限于。玖容增壓缸-26年臺灣高端氣液增壓缸品牌，如有更多相關疑問或需求，都可點擊右側在線咨詢窗口或直接撥打18925544859(黃金燕)免費咨詢。
