氣液增壓缸出力大小怎么計算？

氣液增壓缸出力計算公式：氣液增壓缸出力大小 = 油表壓強 x 油缸活塞面積 = 氣缸活塞面積/增壓桿面積 x 氣源壓力 x 油缸活塞面積

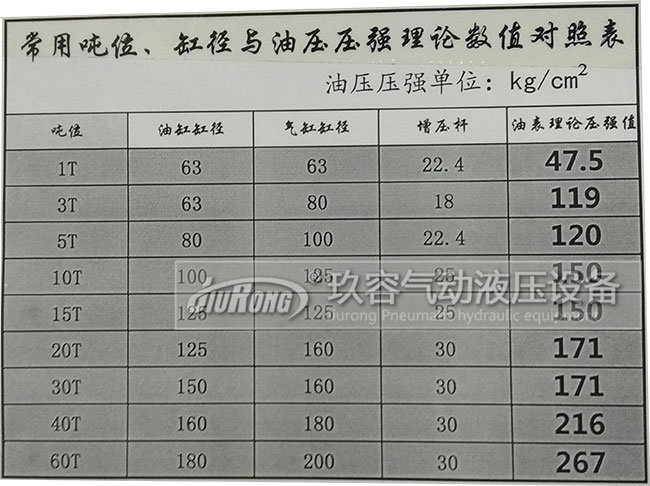

氣液增壓缸出力大小與缸徑,增壓桿,油壓壓強的數值對照表

A、氣缸缸徑的規格：63,80,100,125,160,180,200,250,300.
B、增壓桿直徑：16 18 20 22.4 25 28 30 35 40 45 50 55 60 70 80
C、油缸缸徑的規格：63,80,100,125,160,180,200,220,250,300.
注：計算氣液增壓缸出力時，以氣缸比油缸大一號來計算，最終出力大小由增壓桿來決定。
1、1噸：油缸63，氣缸63，增壓桿22.4；
2、2噸：油缸63，氣缸63，增壓桿18（增壓行程10mm以內，15-20mm用80的氣缸，增壓桿20）；
3、3噸：油缸63，氣缸80，增壓桿18；
4、5噸：油缸80，氣缸100，增壓桿22.4；
5、10噸：油缸100，氣缸125，增壓桿25；
6、15噸：油缸125，氣缸125，增壓桿25（增壓行程10mm以內，15-20mm用160的氣缸，增壓桿30）；
7、20噸：油缸125，氣缸160，增壓桿30；
8、30噸：油缸125，氣缸160，增壓桿25（增壓行程10mm以內，15-20mm用150或160的油缸，氣缸180-200，增壓桿30）；
9、40噸：油缸160，氣缸180，增壓桿30。
